• Система СКУТС представляет собой компьютерную систему контроля и управления техническими средствами судна. Система строится на базе комплекса средств автоматизации, основу которых составляют операторские станции, включающие унифицированные компьютеры и цветные графические дисплеи, устройства ввода/вывода и обработки сигналов.

    Техническое решение:
    Система СКУТС является распределенной системой с точки зрения ввода/вывода и обработки сигналов. Применение данного подхода к построению системы позволяет уменьшить количество сигнальных кабелей.
    В состав программного обеспечения системы включены алгоритмы контроля и диагностики судовых технических средств, обеспечивающие простое и эффективное управление судном. Предусмотрен самоконтроль системы аварийно-предупредительной сигнализации о потере питания, коротком замыкании, обрыве цепи или замыкании на корпус с выдачей сигнала аварии.
    На жидкокристаллический дисплей операторской станции выводятся сообщения аварийно-предупредительной сигнализации, обеспечивается возможность контроля технических средств и управления этими техническими средствами.
    В составе системы могут поставляться интеграторы технических средств, обеспечивающие обмен данными с локальными системами (ГД, ДГ, системой управления навигационными огнями, системой пожарной сигнализацией и др.) по цифровой шине обмена данными (RS-485, CAN, ProfiBus, Modbus).

    Преимущества:
    • Модульное, иерархическое построение системы позволяет при необходимости изменять ее состав и конфигурацию в зависимости от состава судовых ТС и объема задач, решаемых СКУТС;
    • Резервирование основных компонентов системы;
    • Высокая степень унификации компонентов;
    • Малая номенклатура ЗИПа;
    • Лёгкость обслуживания;
    • Наглядность и эргономичность интерфейса, дневная и ночная палитра;
    • Возможность речевого дублирования сигналов;
    • Соответствие требованиям РМРС, сертификат РМРС.
    Состав поставки:
    Компонент системы

    Комплектация

    Кол-во

    Устройство ввода/вывода и обработки сигналов (УВВиОС, вес 10-11 кг) Корпус 400х400х200;
    Контроллеры-2 шт;
    Модули ввода-вывода; 4-6 шт
    3-4
    Соединительные ящики
    (СЯ вес 4-5 кг)
    Корпус 300х400х120 1-2 СЯ
    на одно УВВиОС
    Устройство управления свето-звуковыми колонками (УУСЗК, вес 4-5 кг) Корпус 300х400х120;
    Контроллеры-1-2 шт;
    Модули ввода-вывода 2-4 шт;
    Кнопка квитирования в каюте.
    1
    Интегратор технических средств
    (ИТС, вес 4-5 кг)
    Корпус 300х400х12;
    Контроллеры-2 шт;
    Модули ввода-вывода цифровых сигналов (RS-485, CAN) 2-4 шт.
    1

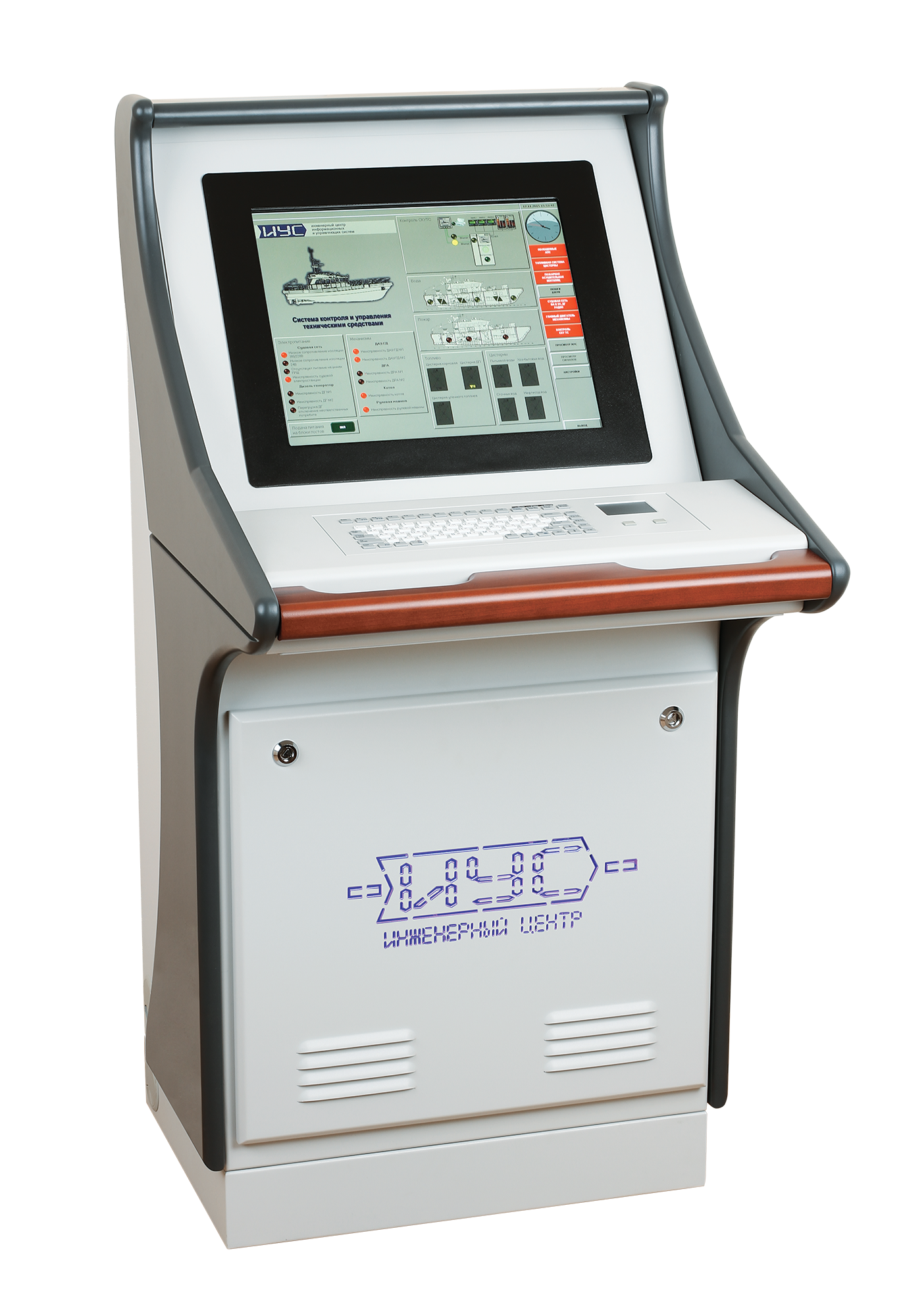

    Операторские станции в пульте управления в рулевой рубке и в машинном отделении (или центральном посту управления) 15/17” ЖКД с сенсорным экраном
    или манипулятором,
    вес 8-9 кг;
    Компьютер операторской станции,
    вес 5.2 кг.
    1-2
    Панель обобщенной сигнализации АПС Вес 1.5 кг. 1-2
    Щиты и приборы постоянного контроля Корпус 200х300х120, веc 1.5 кг. 1-2
    Блок обобщенной сигнализации АПС Вес 1.2 кг 1-2
    Устройство коммутации питания с кнопками вкл/выкл СКУТС и АПС и преобразователем AC/DC (220/24) Вес 3-5 кг 1




    Возможна дополнительна поставка судовых систем:
    • Cистемы охранно-пожарной сигнализации;
    • Cистемы управления навигационными огнями;
    • Комплекта датчиков и сигнализаторов.
    • Требования к электропитанию 24 В постоянного тока
      Потребляемая мощность не более 50 Вт
      Время готовности Системы
      из полностью выключенного
      состояния
      не больше 5 минут
      Назначенный срок службы
      до списания
      10 лет
      Срок службы
      до заводского ремонта
      7 лет
      Назначенный ресурс
      до заводского ремонта
      15 000 часов
      Наработка за одну
      годичную навигацию
      не менее 3000 часов
      Постоянное
      и переменное (частотой 50 Гц)
      магнитное поле
      напряженностью 400 А/м
      Электростатические разряды с амплитудой напряжения 6 кВ для контактного
      и 8 кВ для воздушного разряда
      Радиочастотные
      электромагнитные поля
      в диапазоне
      80 – 2000 МГц со среднеквадратическим значением
      напряженности поля 10 В/м
      Температура
      окружающей среды
      от -25 до плюс 45 °С
      (для приборов в закрытых помещениях)
      Относительная
      влажность воздуха
      (75±3)% и температуре (45±2) °С
      или (80±3)% и температуре (40±2) °С,
      а также (95±3)% и температуре (25±2) °С
      Крен до 15°
      Дифферент до 5°
      Вибрации с частотой от 2 до 100 Гц
      Конструкция Системы люк размером 450*300 мм
      или дверной проем размером 1000*500 мм
      Защитное исполнение
      (степень защиты)
      Ip44
      Масса составных частей не более 50 кг
      Децимальный номер НАТС.420149.002
