• Система управления водомётными движителями предназначена для управления соплами, заслонками, оборотами главного двигателя и муфтами.

    Функции:
    • Управление соплами водомётного движителя от задатчиков, входящих в состав системы;
    • Управление заслонками водомётного движителя от задатчиков, входящих в состав системы;
    • Дистанционное (из рулевой рубки) задание частоты вращения главного двигателя;
    • Дистанционное управление муфтами редукторов главного двигателя;
    • Включение/отключение режима промыва водомётного движителя;
    • Индикация положения сопел и заслонок водомётного движителя;

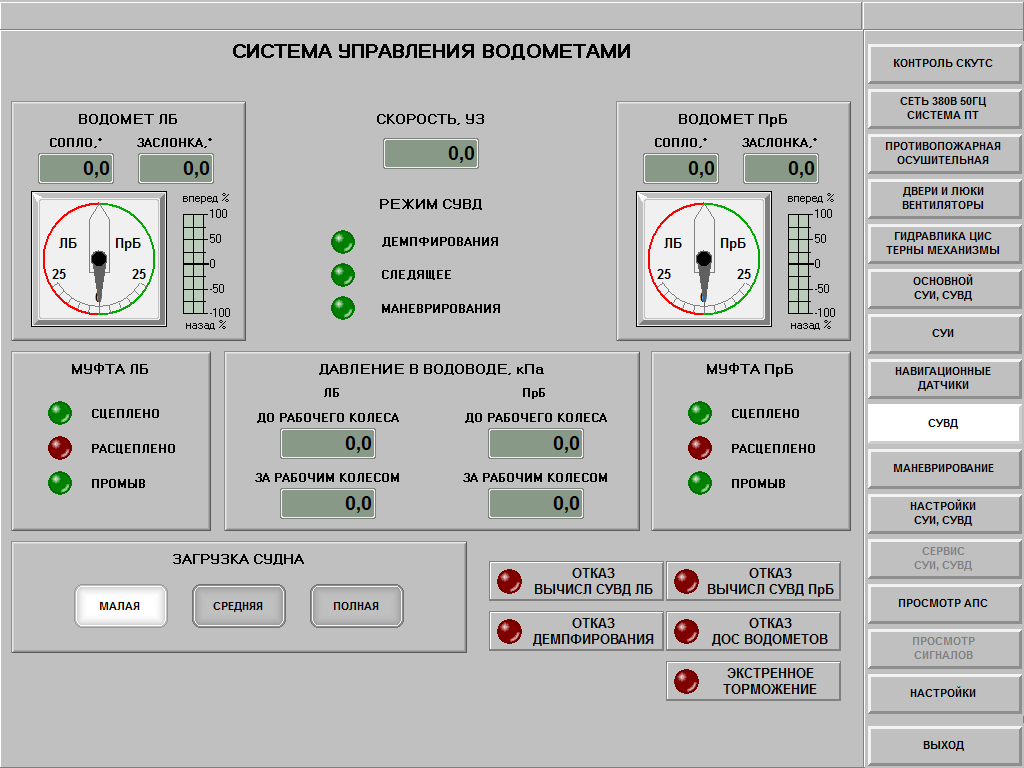

    водометы
    • Индикация текущих оборотов главного двигателя.

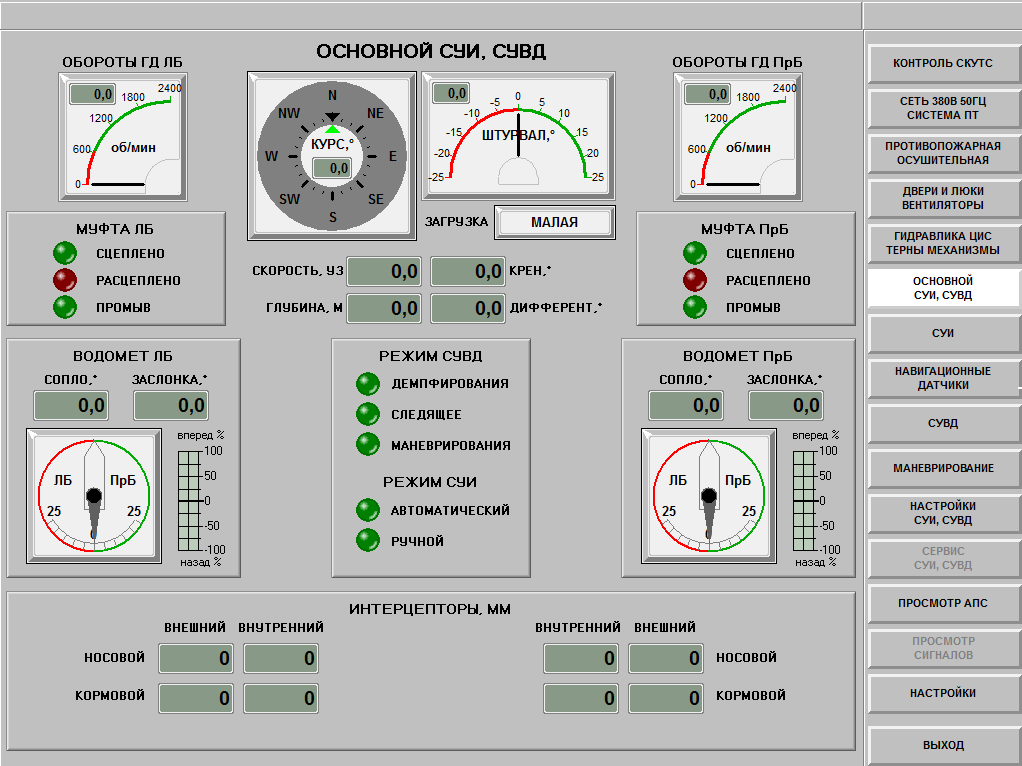

    основной

    Приемущества:
    • В основном режиме работы могут осуществляться три вида управления - "Следящее" управление, режим "Маневрирование", режим "Демпфирование";

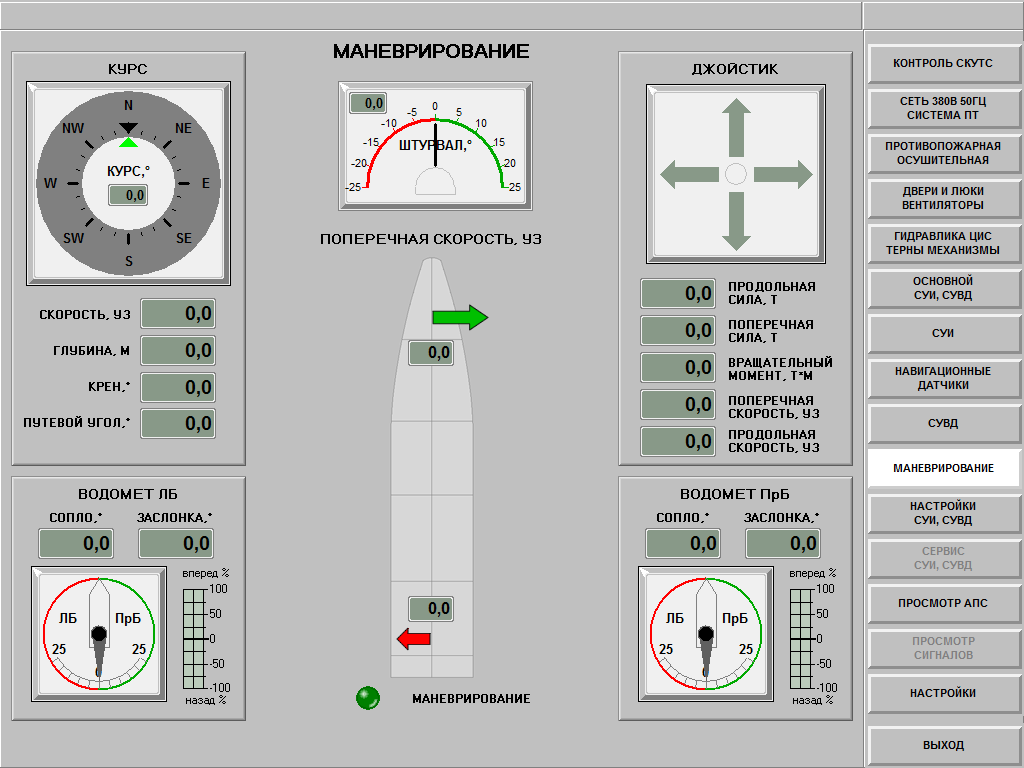

    маневрирование
    • Система удовлетворяет требованиям правил Российского Речного Регистра, требованиям Технического регламента о безопасности объектов внутреннего водного транспорта;
    • Управление может осуществляться с центрального, резервного и местного постов.
    • Программное обеспечение рабочей станции обеспечивает пользовательский интерфейс, удобный для просмотра необходимой информации и изменения некоторых параметров оператором.

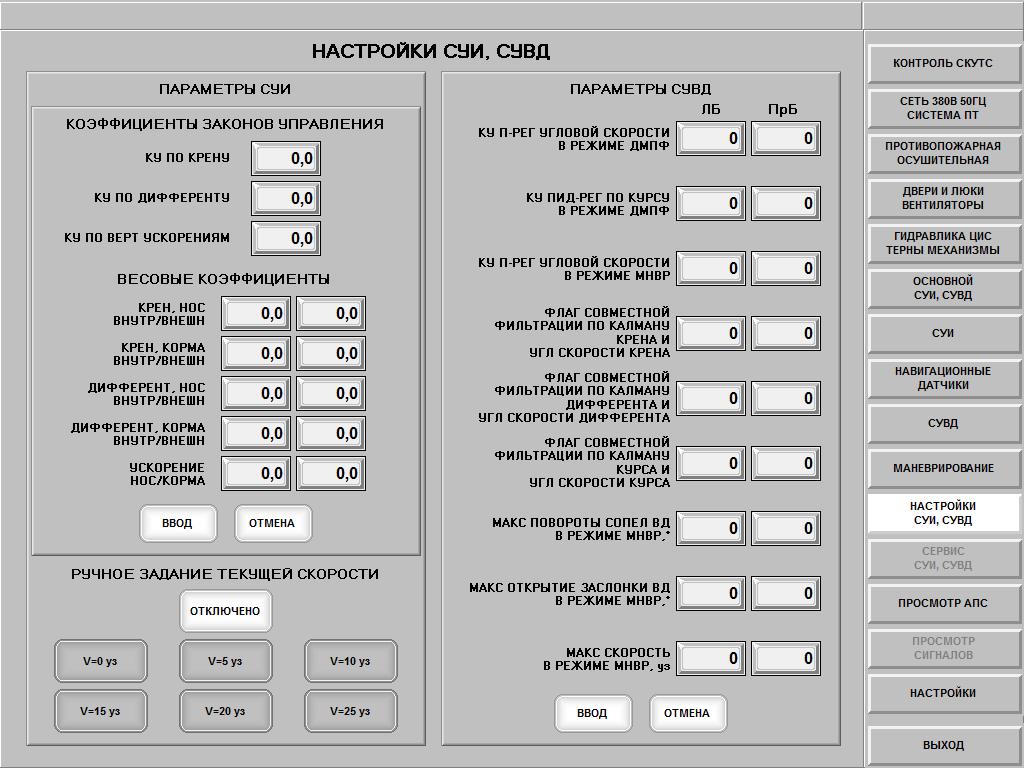

    настройки суи сувд

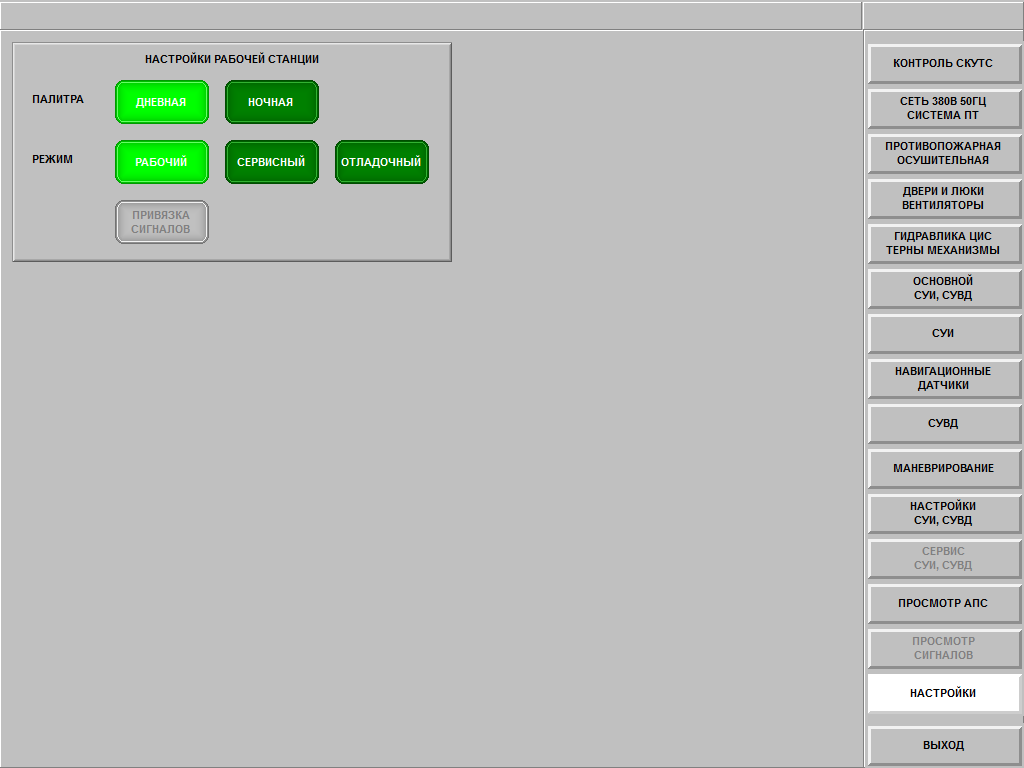

    настройки рс

    Состав поставки:

    • Прибор вычислительный СУВД;

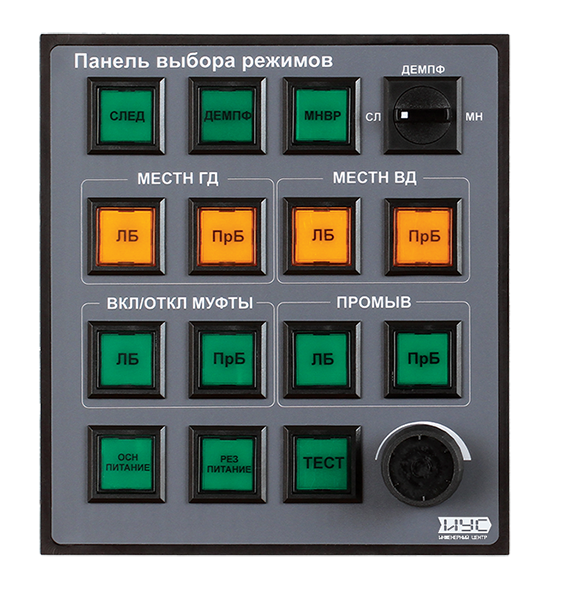

    • Панель выбора режимов;

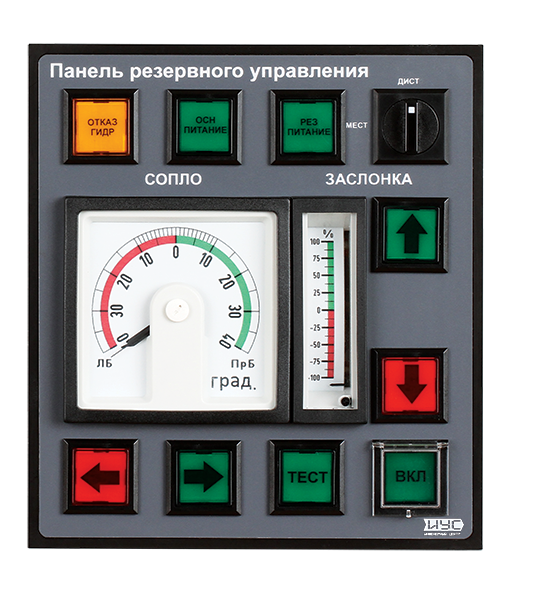

    • Панель резервного управления;

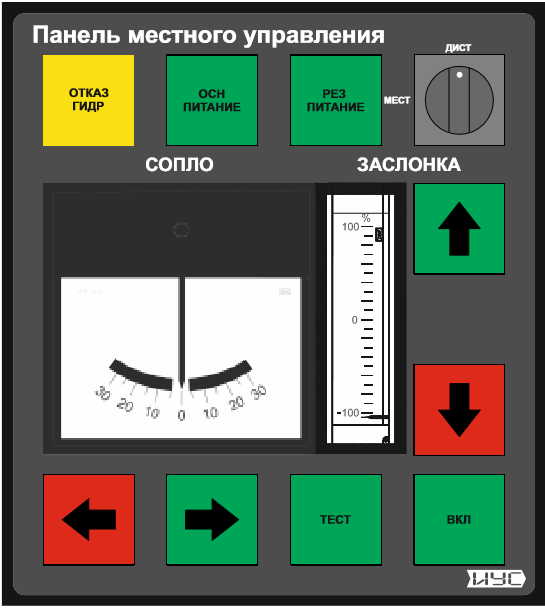

    • Панель местного управления;

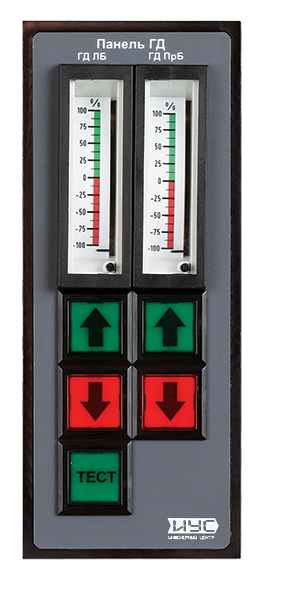

    • Панель главного двигателя;
    • Штурвал;
    • Джойстик двухкоординатный;
    • Блок сопряжения;
    • Блок коммутационный БКО;
    • Шкаф управления электрогидравлическими приводами.
    • Требования к электропитанию 24В постоянного тока
      Потребляемая мощность не более 450 Вт
      Время готовности Системы
      из полностью выключенного
      состояния
      не больше 25 секунд
      Назначенный срок службы
      до списания
      20 лет
      Срок службы
      до заводского ремонта
      10 лет
      Надежная работа при
      длительных отклонениях напряжения
      от +20 ÷ -25%
      Температура воздуха при зимнем отстое судна минус 30°
      Постоянное
      и переменное (частотой 50 Гц)
      магнитное поле
      напряженностью 400 А/м
      Электростатические разряды с амплитудой напряжения 8 кВ
      Надежная работа
      при ударах
      с ускорением 3g
      при частоте от 40 до 80
      ударов в минуту
      Температура
      окружающей среды
      от -10 до плюс 55 °
      Относительная
      влажность воздуха
      (80±3)% и температуре (40±2) °С
      Крен до 15°
      Дифферент до 5°
      Вибрации с частотой от 5 до 30 Гц
      Тактовая частота работы
      500
      Защита составных частей
      (встраиваемых в щиты, пульты, кожухи)
      не ниже IP20
      Масса составных частей не более 140 кг
      Децимальный номер НАТС.420149.004
